功能特點
雙通道獨立采集數據

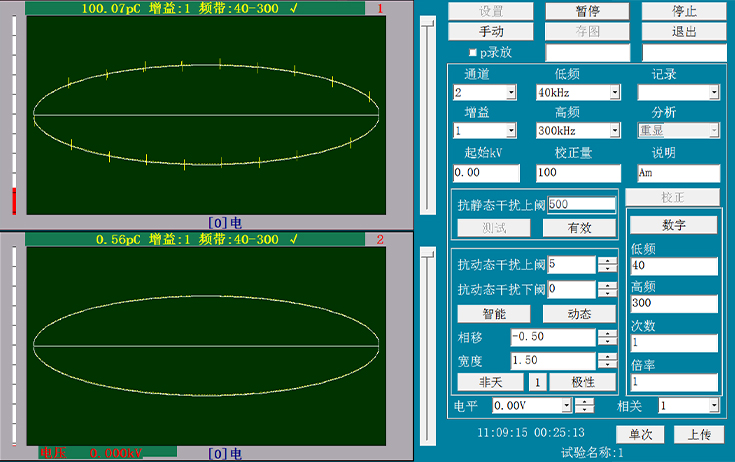

兩通道獨立采集數據(非通道轉換式),同步信號采樣，兩個窗口單獨顯示局放測量結果。
提供多種抗干擾措施
提供天線門控、小波消噪等多種抗干擾措施， 滿足復雜現場的試驗需求。
豐富的分析功能

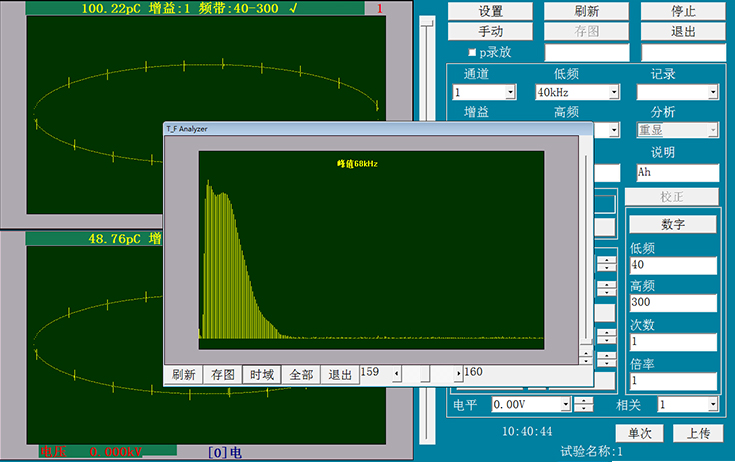

具有相位分析、智能識別、頻譜分析功能，減少試驗中非穩定性因素對試驗結果的影響。
統計分析局放信號
統計分析局部放電信號的幅值、相位、放電頻次等相關特征參量。
單次捕捉并分析

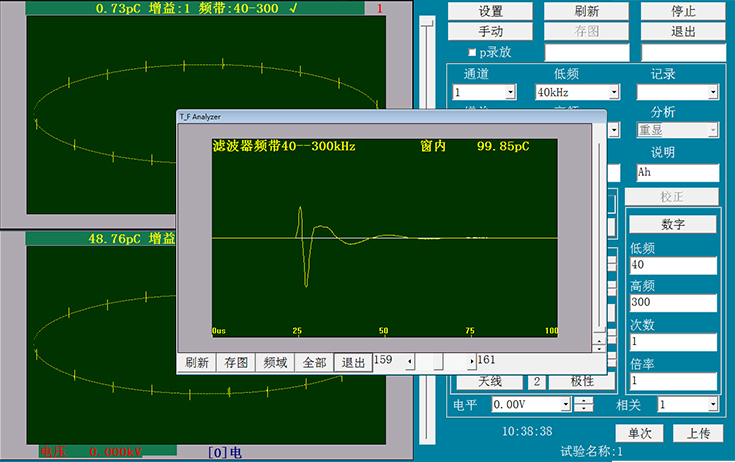

對不連續的或無規律的放電信號進行單次捕捉并進行詳細分析。
360°自由開窗
任意相位自由開窗，各通道單獨調節，排除干擾信號并且不影響測量結果。
一般技術規格
| 項目 | 描述 |
| 主處理機 | 工業計算機 |
| 顯示屏 | 10.1英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1280×800;4位數碼管顯示電壓值 |

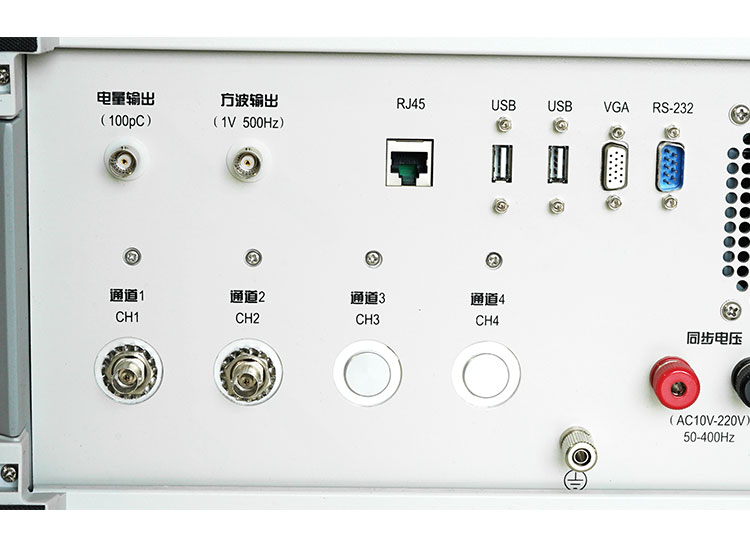

| 外部接口 | 2路電信號輸入接口;USB接口;電源接口;接地端子;外同步信號輸入端子(AC10V～200V);RS232接口;RJ45網口 |
| 信號輸入接口方式 | 電信號:BNC 前后入口(并聯);光信號:ST 后入口 |
| 方波校準輸出 | 內置 |
| 光輸入接口 | 內置選配 |
| 外形尺寸 | 寬×高×深(355×200×450)mm |
| 重量 | 18kg |
主要性能參數
| 項目 | 描述 |
| 測量通道 | 2通道 |
| 檢測靈敏度 | 0.1pC |
| 采樣速率 | 20MHz |
| 測量范圍 | 0.1pC～10000nC |
| 本量程非線性誤差 | 5% |
| 量程切換 | ×1,×10,×100,×1000,×10000,×100000(>120dB) |
| 可測試品的電容量范圍 | 6pF～250μF |
| 測量頻帶 | 10kHz～1MHz任意組合 |
| 數字濾波 | 10kHz～1MHz任意選擇 |
| 程控濾波器分段 | 低端頻率:20kHz, 40kHz, 60kHz, 80kHz, OFF(9kHz) 高端頻率:100kHz, 200kHz, 300kHz, 400kHz, OFF(1MHz) |
| 試驗電源頻率范圍 | 50～500Hz |
| 電源 | AC220V;頻率50Hz;功率300W |
