TWMC-100 電纜綜合在線監測系統

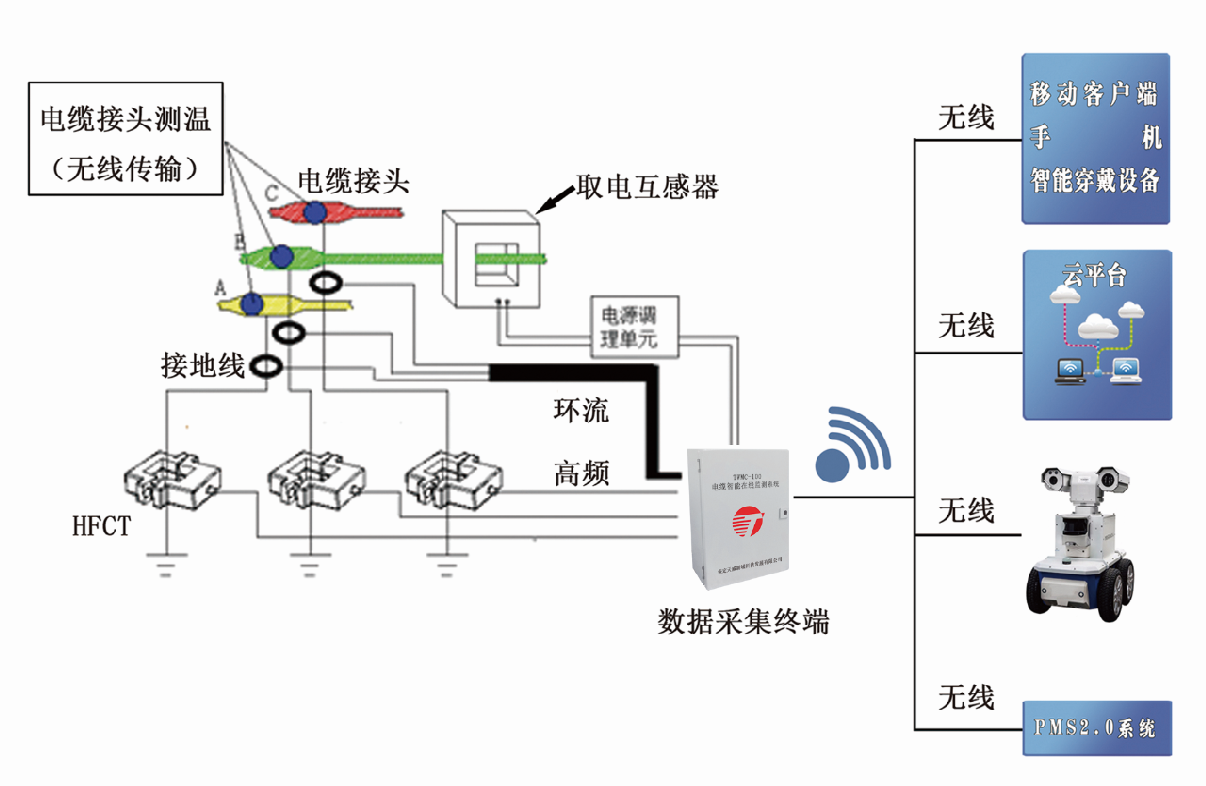

TWMC-100電纜綜合在線監測系統由電纜頭測溫裝置、取電裝置、護套環流監測裝置、局放監測裝置及數據采集終端組成。獲取局放監測數據、溫度監測數據、環流監測數據，提取監測數據特性信息，將數據通過4G、5G專網或APN專線同時上傳機器人、手機、云平臺及PMS2.0系統。系統能夠與機器人、手機、云平臺單獨組網；能夠與PMS2.0系統單獨組網；同時數據采集終端、云平臺、手機、機器人也能互聯互通。通過不同的組網方式，手機、機器人、PC機都能獲取數據，分析數據，導出數據。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
1、監測單元采用全密封多腔體屏蔽設計，具有電磁兼容性和抗干擾能力，并配有模擬數字混合濾波功能，可濾除多種干擾信號；
2、采用電纜感應取電的方式，將線路的電磁能轉化電能為監測裝置提供工作電源，無需敷設電纜，提高安裝效率；
3、具備各種監測信號的趨勢圖、實時波形圖、自動報警功能、歷史記錄查詢、歷史趨勢圖查詢和報警記錄查詢等功能；
4、系統能夠融合多種監測數據，評估電纜的健康狀態，發現電纜潛伏性缺陷，得知電纜是否存在缺陷，判斷缺陷有和無的問題；
5、系統數據傳輸滿足4G通信要求并兼容5G,通過手機能自動組網，利用手機APP查看數據，分析數據，導出數據；
6、系統能夠將監測信息和故障案例庫相結合，進行信息的綜合處理，評估電纜健康狀態，發現潛在性缺陷。
性能參數
| 主機參數 | |
| 通訊接口 | WIFI、4G、5G、光纖 |
| 防雷保護等級 | 不低于2級 |
| 機殼防護等級 | IP68 |
| 電磁兼容性 | 滿足電力系統4級 |
| 局放測量參數 | |
| 頻帶 | 100kHz～100MHz |
| 傳輸阻抗 | ＞15mV/mA |
| 通訊方式 | 無線傳輸 |
| 檢測靈敏度 | ≤10pC |
| 溫度測量參數 | |
| 測量范圍 | -25℃-125℃ |
| 測量精度 | ±1℃ |
| 工作頻段 | 433MHz、2.4G |
| 通訊方式 | 無線傳輸 |
| 護套環流參數 | |
| 精度 | 0.5級 |
| 頻帶 | 50Hz |
| 靈敏度 | ±0.1A |
| 測量范圍 | 0-200A工頻電流值 |
