TSMT-51高壓設備綜合監測系統

功能特點

具備自動、連續或周期性采集鐵心和夾件接地電流、超聲波局放、高頻局放、振動等狀態監測信息功能，并向綜合監測后臺傳送標準化數據分析結果和預警信息，并接收下傳控制命令。

具備單一監測參量報警后，其他監測參量自動縮短采樣周期和數據上傳周期功能。

具備各傳感單元的授時功能，具備系統自檢功能。

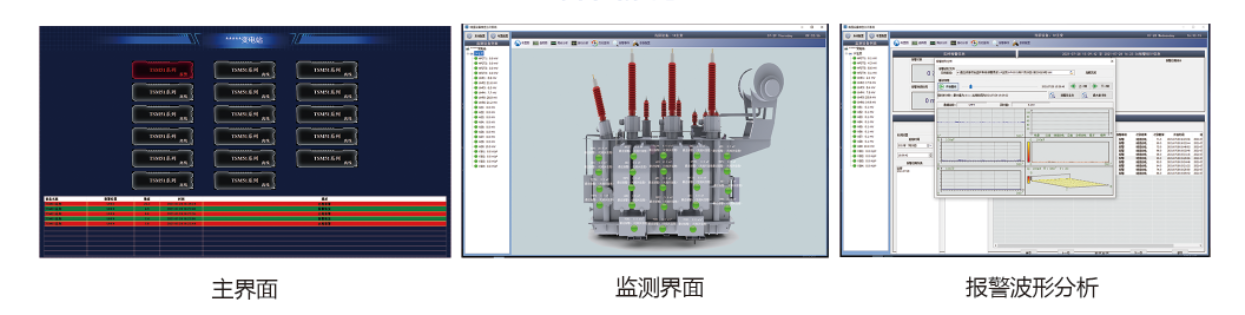

綜合監測后臺具備局部放電圖譜的展示功能，裝置告警后應可調取告警前一個周波起的1個工頻周期時長的時域波形，以及告警前后各30分鐘內的局放圖譜。

具備高頻、特高頻、射頻局部放電相位分布圖譜（PRPD）、脈沖序列相位分布圖譜（PRPS）和局部放電類型識別功能，可判斷變壓器（電抗器）中的典型局部放電類型。

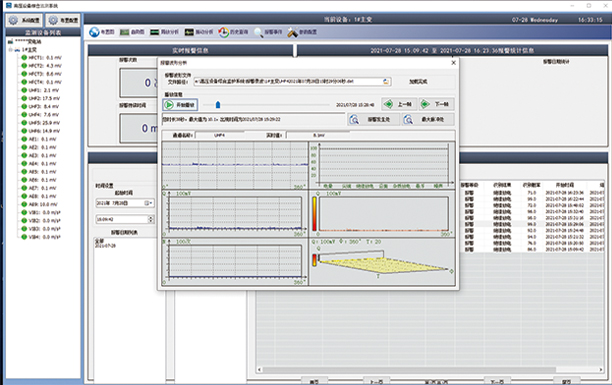

高頻和超聲波形具有展開分析功能、高頻脈沖波形極性對比分析功能。

具備高頻局部放電監測在3MHz～30MHz頻段內調整檢測頻率、脈沖識別等功能，能對信號進行分離分類，提供單個脈沖時域、頻域波形及其幅值、相位等特征參數。

具備超聲波局部放電監測局部放電幅值觸發門檻和時延門檻閾值設置功能，并可提供原始脈沖波形特征信息。

具備振動監測振動加速度峰峰值、振動位移峰值、振動速度有效值、振動波形實時及歷史數據顯示功能，具有頻譜分析功能。

具備紅外測溫閾值設置和越限告警功能，并可提供紅外測溫圖譜，具備圖譜分析功能。

多傳感監測參量數據融合分析，內嵌故障案例庫及專家診斷系統，具有故障分析、故障診斷、故障預測功能。
